LVDT Wegaufnehmer der eddylab GmbH sind induktive Vollbrücken, die nahezu verschleißfrei arbeiten. Die mechanische Ausführung ist wahlweise als Schubstange oder als Federtaster erhältlich. Zusätzlich zu ihrer hohen Auflösung und Wiederholgenauigkeit zeichnen sich unsere LVDTs durch ihre außergewöhnliche Robustheit aus. Selbst anspruchsvolle Betriebsbedingungen wie das Messen im Hochtemperaturbereich (bis 200°C) oder unter hohen Drücken (bis 400 Bar) meistern die LVDTs ohne Schwierigkeiten.
Hier bekommen Sie Antworten auf häufig gestellte Fragen zu induktiven Sensoren: FAQ
Alles rund um unsere LVDT Sensoren finden Sie auch unter www.lvdt.de.
|

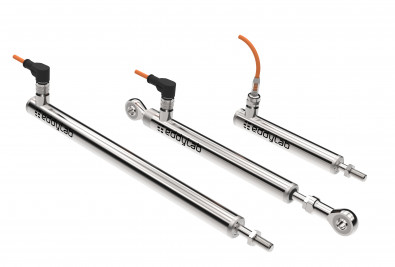

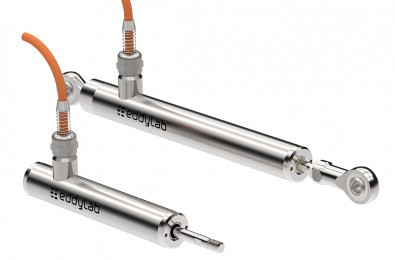

Messbereiche |
10 - 600 mm |
|
Ausführung |
ø20 mm, Gelenkaugen, Stößel, Stößel gelagert |
|
Linearität max. |
±0,3 %, optional ±0,2 % / ±0,1 % |
|
Ausgang analog |
AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA |
|
Betriebsspannung |
24 V (9...36 VDC) |
|
Schutzklasse |
IP67, optional IP68 |
|
Betriebstemperatur |
-40 °C...+120 °C, optional +150 °C |
|
Download |
|
|

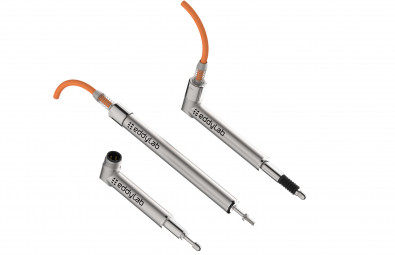

Messbereiche |
2 - 200 mm |
|
Ausführung |
ø12 mm, Federtaster, Stößel, Stößel gelagert |
|
Linearität max. |
±0,3 %, optional ±0,2 % / ±0,1 % |
|
Ausgang analog |
AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA |
|
Betriebsspannung |
24 V (9...36 VDC) |
|
Schutzklasse |
IP67, optional IP68 |
|
Betriebstemperatur |
-40 °C...+120 °C, optional +150 °C |
|
Download |
|
|

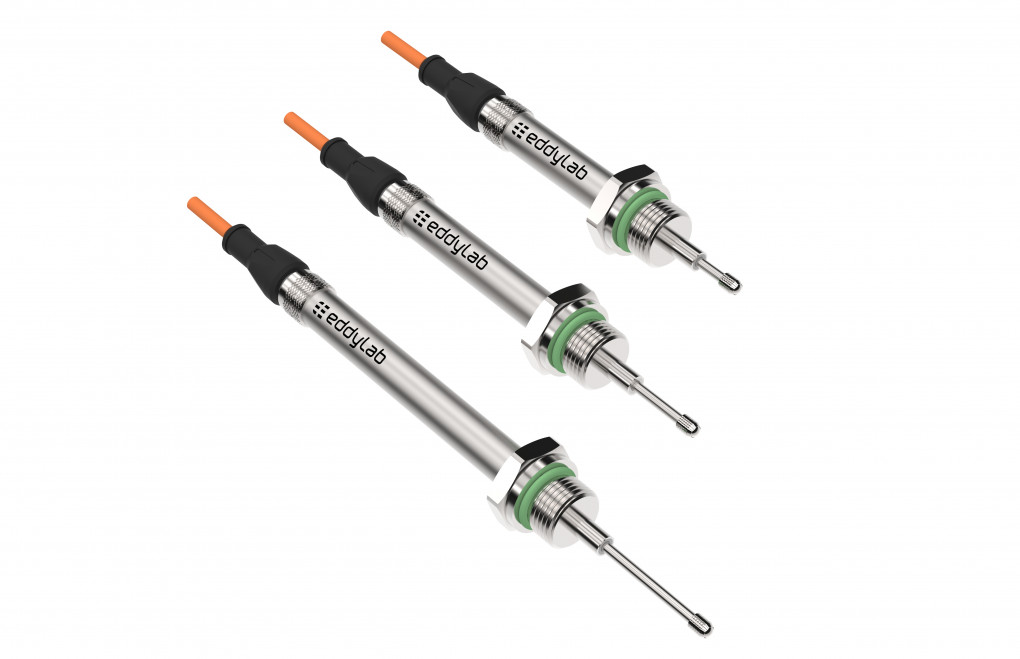

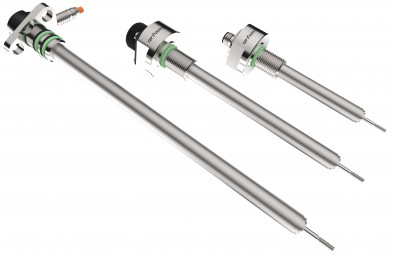

Messbereiche |
2 - 180 mm |
|
Ausführung |
Stößel |
|
Linearität max. |
±0,3 %, optional ±0,2 % / ±0,1 % |
|
Ausgang analog |
AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA |
|
Betriebsspannung |
24 V (9...36 VDC) |
|
Schutzklasse |
IP67, optional IP68 |
|
Betriebstemperatur |
-40 °C...+120 °C, optional +150 °C |
|
Betriebsdruck |
max. 400 bar |
|
Download |
|
|

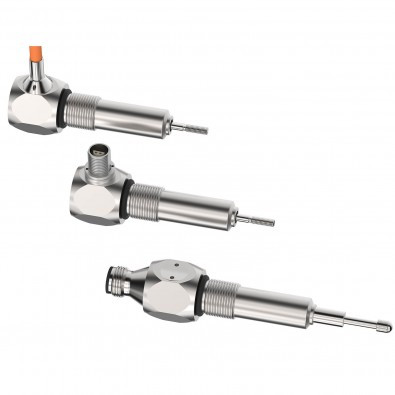

Messbereiche |
2 - 200 mm |
|
Ausführung |
Federtaster, Stößel, Stößel gelagert |
|
Linearität max. |
±0,30 %, optional ±0,20 % / ±0,1 % |
|
Ausgang analog |
AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA |
|
Betriebsspannung |
24 V (9...36 VDC) |
|
Schutzklasse |
IP67, optional IP68 |
|
Betriebstemperatur |
-40 °C...+120 °C, optional +150 °C |
|
Betriebsdruck |
max. 150 bar |
|
Download |
|
|
Messbereiche |
10 - 600 mm |
|
Ausführung |
ø20 mm, Gelenkaugen, Stößel, Stößel gelagert |
|
Linearität max. |
±0,3 %, optional ±0,2 % / ±0,1 % |
|
Ausgang analog |
AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA |
|
Betriebsspannung |
24 V (9...36 VDC) |
|
Schutzklasse |
IP67, optional IP68 |
|
Betriebstemperatur |
-40 °C...+120 °C, optional +150 °C |
|
Download |
|
|
Messbereiche |
2 - 200 mm |
|
Ausführung |
Federtaster, Stößel, Stößel gelagert |
|
Linearität max. |
±0,30 %, optional ±0,20 % / ±0,1 % |
|
Ausgang analog |
AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA |
|
Betriebsspannung |
24 V (9...36 VDC) |
|
Schutzklasse |
IP67, optional IP68 |
|
Betriebstemperatur |
-40 °C...+120 °C, optional +150 °C |
|
Betriebsdruck |
max. 150 bar |
|
Download |
|
|
Messbereiche |
10 - 600 mm |
|
Ausführung |
ø20 mm, Gelenkaugen, Stößel, Stößel gelagert |
|
Linearität max. |
±0,3 %, optional ±0,2 % / ±0,1 % |
|
Ausgang analog |
AC, 0...10 V, ±10 V, 0...5 V, ±5 V, 4...20 mA, 0...20 mA |
|
Betriebsspannung |
24 V (9...36 VDC) |
|
Schutzklasse |
IP67, optional IP68 |
|
Betriebstemperatur |
-40 °C...+120 °C, optional +150 °C |
|
Download |
|
