Hochdynamische und
hochpräzise Sensorsysteme

AXIS Serie Laser Abstandssensoren

Laser Abstandssensoren

Die digitalen Lasersensoren der AXIS und HG-C Serie messen nach dem Triangulationsprinzip äußerst zuverlässig, berührungslos und verschleißfrei den Abstand oder die Position eines Messobjektes. Der integrierte Microcontroller berechnet durch Farbfeldkorrektur und anhand des Reflexionsgrades die Laserlichtstärke und passt diese den Objekteigenschaften wie z.B. Farbe, Rauigkeit, Reflexionsgrad oder Transluzenz an. Glänzende Metalloberflächen sind ebenso gut messbar wie matte, dunkle Materialien (Kautschuk, Kunststoff).

Die Miniaturmodelle AXIS-MI Serie erreichen eine Auflösung von bis zu 1 μm und bieten ein exzellentes Preis-Leistungsverhältnis – ideal für OEM-Anwendungen. Für anspruchsvolle Applikationen empfehlen sich unsere High Performance Modelle AXIS-HP mit einer Auflösung von 0,7 μm und höherer Genauigkeit. Das Ausgangssignal kann als RS485 sowie als analoges Spannungs- und Stromsignal wie 0...10 V oder 4...20 mA konfiguriert werden.



Key Features

  • Exzellentes Preis-Leistungsverhältnis
  • Messbereiche von 10 mm bis 13 m
  • Hochauflösend bis 0,7 μm
  • Materialunabhängige Messung

Minatursensoren HG-C

Miniatursensoren mit integrierter Elektronik

Messbereich

10 - 400 mm

Wiederholgenauigkeit

10 - 800 μm

Linearität

±0,1 % - ± 0,3 %

Ausgang

0...5V / 4...20mA

Schutzklasse

IP 67

Download

Miniatursensoren AXIS-MI-10/104

Kleinste Triangulationssensoren mit integrierter Elektronik

Messbereich

10 mm / 104 mm

Auflösung

1 - 35 µm

Linearität

± 0,08% MR...± 0,16 % MR

Ausgang

0...10 V / 4...20 mA / RS485

Schutzklasse

IP67

Download

Miniatursensoren AXIS-MI-50/300/500

Miniatursensoren für Messbereiche bis 500 mm

Messbereich

50/300/500 mm

Auflösung

1 - 160 µm

Linearität

± 0,08% MR...±23% MR

Ausgang

0...10 V / 4...20 mA / RS485

Schutzklasse

IP67

Download

Performance Sensoren AXIS-P

Performance Sensoren - zuverlässige Lösungen für die Fabrikautomation

Messbereich

40 - 500 mm

Auflösung

4 - 670 µm

Linearität

± 0,15% MR...± 0,40 % MR

Ausgang

0...10 V / 4...20 mA

Schutzklasse

IP67

Download

Performance Sensoren AXIS-P-800

Performance Sensoren  - zuverlässige Lösungen für die Fabrikautomation

Messbereich

800 mm

Auflösung

20...400 µm

Linearität

± 0,21% MR

Ausgang

0...10 V / 4...20 mA

Schutzklasse

IP67

Download

High-Performance Sensoren AXIS-HP

High-Performance Sensoren - für hochgenaue Qualitätsprüfungen

Messbereich

40 - 1350 mm

Auflösung

0,7 - 125 µm

Linearität

± 0,06% MR... ± 0,32% MR

Ausgang

0...10 V / 4...20 mA / RS485

Schutzklasse

IP67

Download

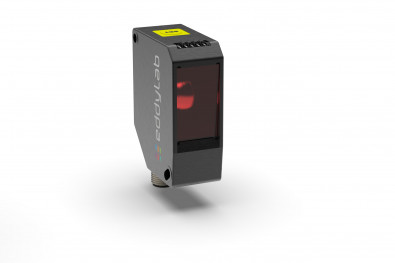

Long-Range Sensoren AXIS-LR

Long-Range Sensoren - für große Messbereiche

Messbereich

3800 - 12800 mm

Auflösung

1,3 - 5 mm

Linearität

± 0,11% MR... ± 0,49% MR

Ausgang

0...10 V / 4...20 mA

Schutzklasse

IP67

Download
